アラウンドビューモニター画面

SearchHome

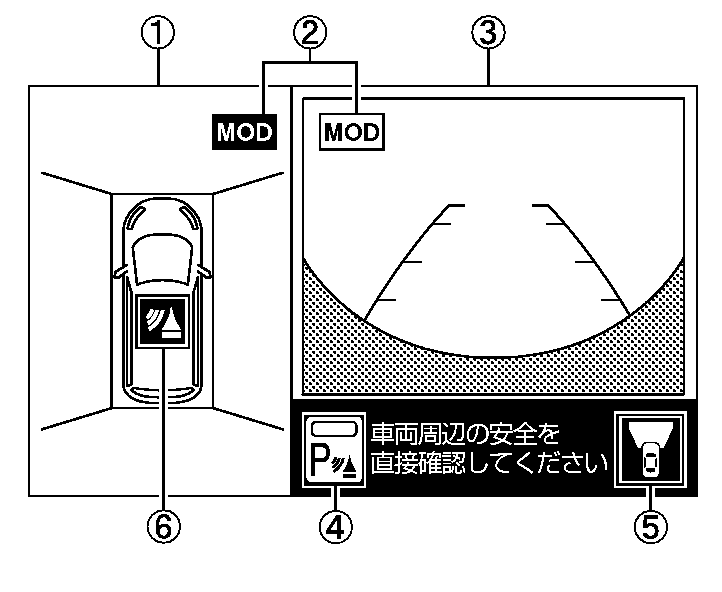

JVH0687X_1
①左側画面
トップビュー又はサイドブラインドビューを表示します。
②MOD(移動物検知)機能作動状態アイコン
  • どちらのビューでMOD(移動物検知)機能が作動するかを表します。
JI0514_1:MOD(移動物検知)機能が作動します
JI0515_1:MOD(移動物検知)機能が作動しません

知識

表示しているビューで映している範囲のみMOD(移動物検知)機能が作動します。例えば、リヤビューでMOD(移動物検知)機能を作動させている場合には、車両前方の移動物は検知しません。

MOD(移動物検知)機能
③右側画面
セレクトレバーが R のときはリヤビューを、 R 以外のときはフロントビューを表示します。
④ソナーインジケーター(フロント&バックソナー機能付車)
ソナー機能のON又はOFFを表します。 ソナー機能がONのときはソナーインジケーターが点灯し、OFFのときは消灯します。
⑤方向指示アイコン
右側画面の映している方向を表します。
JI0510_1:リヤビュー表示
JI0511_1:フロントビュー表示
⑥ソナーインジケーターOFFアイコン(フロント&バックソナー機能付車)ソナー機能がOFFのとき(約3秒間)点滅し、消えます。
