アラウンドビューモニター画面
Search
Home
前頁
目次
次頁
知識
表示しているビューで映している範囲のみMOD(移動物検知)機能が作動します。
例えば、リヤビューでMOD(移動物検知)機能を作動させている場合には車両前方の移動物は検知しません。

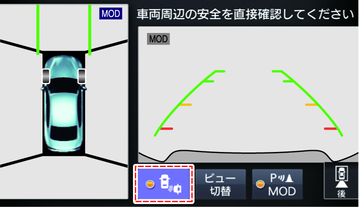

BCI(後退時衝突防止支援システム)付車は、セレクトレバーがRのときにBCIスイッチが表示されます。BCI(後退時衝突防止支援システム)については、車両の取扱説明書の「運転をするときは」の章をお読みください。

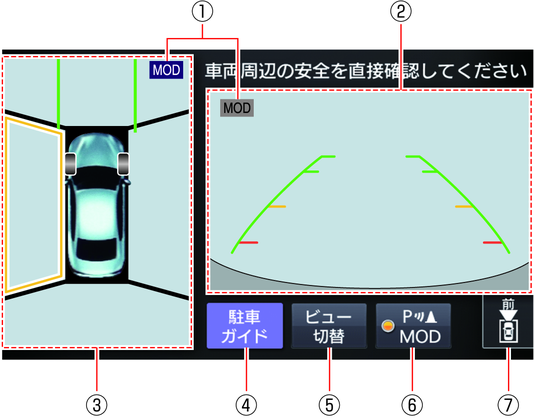

(1)
MOD(移動物検知)機能作動状態アイコン
どちらのビューでMOD(移動物検知)機能が作動するかを表します。
(2)
右画面
セレクトレバーがRのときはリヤビューを、R以外のときはフロントビューを表示します。
(3)
左画面
トップビューまたはサイドブラインドビューを表示します。表示順序を変更できます。(
設定のしかた
)
(4)
駐車ガイド
車両が停止していて、右画面がフロントビュー表示中に表示します。選択すると、駐車ガイドを開始します。
(5)
ビュー切替
押すごとに左画面をトップビュー、サイドビュー、全画面表示ワイドビューモニター画面に切り替えます。
(6)
/ MOD
ソナー、MOD(移動物検知)機能を一時的にOFFすることができます。OFFのときはスイッチインジケーターが消灯します。
設定メニューで常時OFFにした場合はスイッチに表示されません。
アラウンドビューモニターの設定
(7)
方向指示アイコン
右画面の映している方向を表します。
:リヤビュー表示中
:フロントビュー表示中
